JS雙臥軸攪拌機是目前國內應用為廣泛的混凝土攪拌設備，不僅能做單機使用，還可與配套設備組成混凝土攪拌站。本文就JS雙臥軸攪拌機的各組成部分進行圖解，以供大家參考。

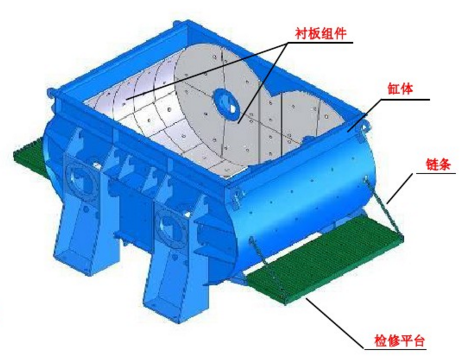

1.缸體及襯板組件
JS雙臥軸攪拌機的攪拌缸體是由寬厚的鋼板彎制而成的ω形雙桶，具有很強的剛性，能保證剛性雙臥軸的平行度和單軸的同心度。在JS雙臥軸攪拌機的側面各有一個檢修平臺，可根據需要收放和支撐，方便作業與維修。同時為了防止攪拌缸體的磨損，在攪拌缸體的內部和側面裝有高硬度的高鉻耐磨合金襯板，襯板用螺栓固定在缸體上。

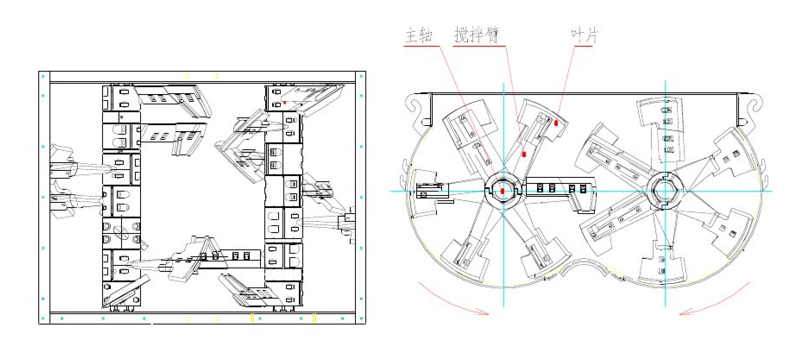

2.攪拌裝置
JS雙臥軸攪拌機的攪拌裝置由主軸、攪拌臂、葉片、刮板等組成，攪拌裝置的兩根互相平行的主軸上各裝有7根攪拌臂，同主軸上相鄰的兩攪拌臂間呈60°分布。

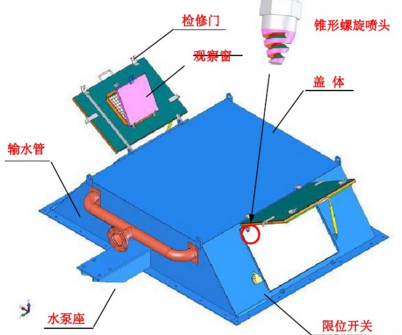

3.上蓋及布水管裝置
JS雙臥軸攪拌機上蓋上裝有兩個檢修門，供檢修時使用。在檢修門處裝有安全開關，當檢修門打開時，攪拌機停止工作。從而保證維修人員在缸體內部的維修安全。在檢修門上開有一個觀察窗，供工作人員在攪拌機工作時觀察用。

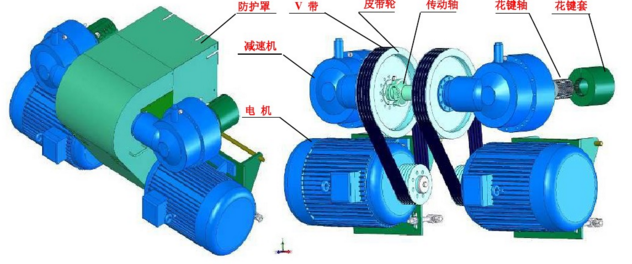

4.傳動裝置
電機經V帶傳動以及行星減速機減速，由高速至低速，經花鍵軸和花鍵軸套傳遞動力給攪拌主軸；同時在兩個減速機中間連接同步傳動軸，保證了兩個攪拌主軸的同步。
有關JS雙臥軸攪拌機的各組成部分昌利就為您圖解到這里了，如需了解更多，請持續關注本網站。
